SBNT-02熱能地板輻射采暖系統實訓裝置
一、概 述

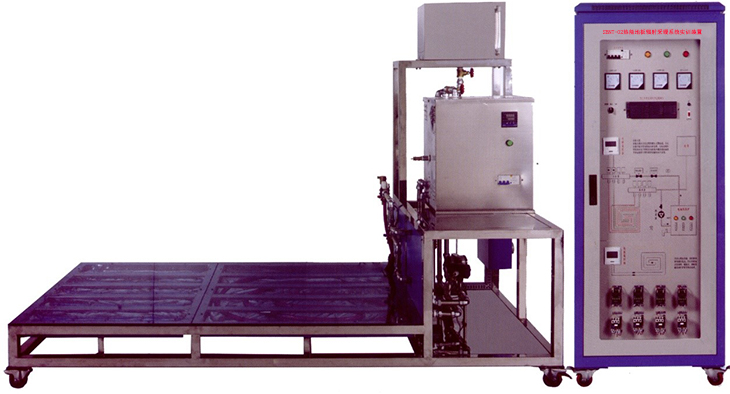

熱能地板輻射采暖系統實訓系統"以可編程控制器PLC為控制核心，上位機組態軟件作為監控界面，實時顯示工作狀態與運行參數。系統主要由電熱水鍋爐、供熱管道和散熱片三個基本部分組成，并設有膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、自動排氣閥、溫度采集模塊、壓力采集模塊、流量采集模塊等附屬設備，適用于高職院校、職業學�？照{(diào)工程專業、供熱通風和建筑專業等相關課程的教學實訓。本裝置是將地板采暖系統微型化,采用半實物化實訓教學模式。直觀展示了地板采暖系統的系統結構、工作原理，便于教學演示講解及學生對課本知識的理解掌握。
二、 特 點
1. 本裝置采用敞開式結構設計，并設有多處溫度和壓力測量?jī)x表，便于學生觀察、了解各種參數的變化情況和系統的工作狀況。
2. 低溫地板輻射采暖埋管采用雙回型輔設方式。
3. 采暖管材采用交連聚乙烯PEX塑料管，具有抗老化、耐腐蝕、不結垢、承壓高、無環境污染、不易滲漏、水阻力及膨脹系數小等特點。
三、 技術性能
1. 輸入電源：?jiǎn)蜗嗳�～220V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量：＜10kVA
4. 重 量：200kg
5. 安全保護：設有電流型漏電保護、接地保護，安全符合相關國家標準
6.尺寸：4000*1000*1800
四、 系統配置
裝置采用鋁型材框架底座，以多層結構形式展示其內部結構，側面采用有機玻璃封板，內部管材采用塑料管。地板采暖主要由熱源、采暖地面層、采暖塑料管道和溫控系統組成，熱源采用電熱水鍋爐。
地板輻射采暖系統墊層主要由地暖專用盤管、復合保溫板、反射層（鋁箔）、組合分集水器、熱電閥和液晶溫控器、地暖剖面等構成。
1. 地暖專用盤管
材質：PEX（高密度交連聚乙烯管）
性能：耐溫＜100℃，內壁平滑、水阻小、不易結垢，設計使用壽命五十年以上
功能：溫水在管內循環加熱地表層，以輻射的方式向室內散熱
2. 復合保溫板層
組成：聚苯乙烯（EPS） 保溫板（厚度：1mm）
功能：保溫、隔熱、防潮、隔聲
3. 反射層（鋁箔）
功能：加強保溫層的防潮、防水、隔熱性能。由于鋁的導熱性好，可有效分散管內溫水所傳遞的熱量，從而使熱量均勻的散布在整個平面上，減少管路下部的局部高溫老化的影響，提高整個地暖結構層的使用壽命。
4. 組合分集水器
組成：分集水器干管（采用黃銅精密擠壓制造而成，不生銹，內外壁光滑）、自動排氣閥、卸水閥。
功能：將支管供回水分配到各個環路，同時排氣閥可以排除管內的氣體，內置調節閥可調節各環路的水流量，從而達到控制采暖溫度的目的。
五、 實訓項目
1. 低溫地板輻射采暖系統結構及設備工作原理的了解和掌握
2. 低溫地板輻射采暖系統啟動、運行和調試
3. 低溫地板輻射采暖系統運行工作情況記錄、運行參數檢測
六. 熱能地板輻射采暖系統實訓設備配置表
|
編號 |
名稱 |
單位 |
數量 |
|
|
1 |
配電控制柜，網絡式機柜 |
套 |
1 |
1700*700*700MM,采用藍色框架結構，白色為搭配色，前后開門，方便實訓操作，前門采用玻璃裝飾，美觀大方 |
|
2 |
實訓臺 |
套 |
|
1000*2000*1700MM |
|
3 |
帶漏電開關 |
只 |
|
32A |
|
4 |
保險 |
臺 |
1 |
32A |
|
5 |
450V電流表，30A電流表 |
個 |
1 |
6L2 |
|
6 |
按鈕 |
套 |
3 |
自 |
|
7 |
開關電源:為控制系統提供電源 |
套 |
1 |
Q100.:提供+24V.+5V |
|
8 |
中間繼電器 |
套 |
3 |
24V |
|
9 |
交流接觸器 |
套 |
3 |
220V |
|
11 |
12位接線端子 |
套 |
2 |
|
|
12 |
本地/遠控動旋鈕開關 |
只 |
1 |
一組常開，一組常閉 |
|
13 |
通信線模塊 |
只 |
1 |
|
|
14 |
水泵 |
個 |
1 |
220L |
|
15 |
控制實訓軟件 |
套 |
1 |
|
|
16 |
10K傳感器 |
只 |
7 |
|
|
17 |
plc控制器 |
臺 |
1 |
|
|
18 |
溫度傳感器 |
個 |
8 |
|
|
19 |
壓力變送器，4-20MA |
只 |
1 |
|
|
20 |
可移動式學生終端計算機臺架 |
套 |
1 |
鋼木結構≥ 材500×550×900 mm） |
|
21 |
熱量表4-20MA |
個 |
1 |
|
|
22 |
模擬鍋爐 |
臺 |
1 |
|
|
23 |
分水器 |
只 |
1 |
|
|
24 |
膨脹水箱 |
|
|
|
|
25 |
手閥 |
只 |
2 |
|
|
26 |
自動排氣閥 |
只 |
1 |
|
|
27 |
電磁閥 |
個 |
1 |
|
|
28 |
流量計4-20MA |
個 |
1 |
|
|
29 |
溫度控制器 |
個 |
液晶 |
|
|
30 |
電動流量調節閥 |
個 |
1 |
|
|
31 |
散熱片 |
個 |
1 |
|
|
32 |
自力式壓差控制閥 |
個 |
1 |
|
|
33 |
管道 |
個 |
1 |
|
