"追求技術進步、服務科教興國、支持教育事業"

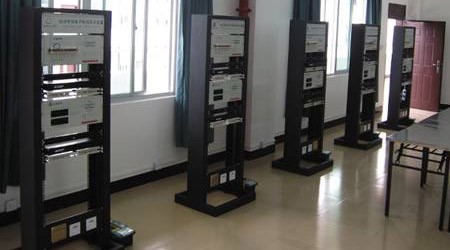

樓宇自動化綜合布線實訓室
樓宇自動綜合布線實訓室配備有包括消防報警、對講門禁及室內安防、樓宇供配電及樓宇照明系統的實訓裝置。主要實訓《樓宇智能化系統安裝與調試》、《室內照明線路的安裝與維護》、《建筑電氣安裝與調試》等課程的實訓教學任務。主要開設實訓項目有：可視對講門禁與室內安防子系統的安裝與調試、消防報警及聯動系統的安裝與調試、綜合布線系統的安裝與調試、室內照明線路的安裝與維護等。
樓宇自動化實訓裝置控制部分全部采用實物，可靈活地完成樓宇對講門禁系統、消防報警系統等的操作演示，系統的設置，線路設計等實訓。有利于學生掌握前沿性的成果，并充分發揮學生的想象力。
實訓項目：
模塊面板安裝、水晶頭制作、PVC管固定、線槽固定安裝、各種電鉆使用、穿線引線、線纜整理綁扎、橋架安裝、線纜標識管理、網絡配線架理線架安裝、語音配線架安裝、網絡語音轉跳技術、機柜拆裝、光纖終端盒安裝、程控交換機設置、光纖跳線的轉跳，追后完成一整條鏈路的安裝。
布線綜合實訓單元：
1、網絡綜合布線系統實訓裝置高2.45米，能仿真模擬綜合布線系統中的垂直子系統、建筑群子系統、配線子系統、進線間子系統、設備間子系統等。
2、豎井模擬裝置，厚度不小于0.2m，高度不小于2.45m，寬度不小于0.25m。能安裝橋架結構，豎井全鋼結構，模擬建筑物的豎井，豎井高度貫穿整個裝置，模擬綜合布線垂直子系統，要求豎井可以支持實訓環境，學生可以從模擬豎井的三層布放線纜到一層。
能與上海碩博教學設備有限公司綜合布線模擬墻組合形成綜合布線系統七大部分。
3、橋架及配件，150×100×1.2mm橋架。
4、電信進線箱，鋼制結構，模擬電信進線1只
5、6U壁掛機柜3只
6、機架及配件，9U19寸標準機柜1只
7、程控交換機，4進16出1套
8、電話機2部（有免提功能）
9、光纖終端盒，12口ST連接頭1只
10、網絡配線架，24口標準配線架4只
11、110配線架，100對，4只
12、理線器2只
13、仿真模擬垂直子系統能實現光纖布線，雙絞線橋架布線。能與綜合布線模擬墻共同組成綜合布線六大子系統，以展示目的為主
|
